广泛应用于石油、化工、电力、轻工、动力供热等行业
• 测量范围宽，气体流速下限可低至5m/s（工况）
• 适用于脏、湿压缩空气、氧气、天然气等各种工业气体以及蒸汽等介质
• 最低测至雷诺数≥5×10m³
• 超高耐温，可长期稳定使用在-40℃~+350℃，解决高温稳定性问题
• 全隔离的电气结构，彻底滤除现场干扰
• 无可动部件，压力损失小
• 具有本安防爆功能（ExiaIICT1-CT6 Ga）和隔离防爆功能（ExdIICT6 Gb）
• 大屏幕液晶双行显示,读数清晰易辨。
• 稳定可靠的表体结构为长久使用提供支撑
广泛应用于石油、化工、电力、轻工、动力供热等行业
• 测量范围宽，气体流速下限可低至5m/s（工况）
• 适用于脏、湿压缩空气、氧气、天然气等各种工业气体以及蒸汽等介质
• 最低测至雷诺数≥5×10m³
• 超高耐温，可长期稳定使用在-40℃~+350℃，解决高温稳定性问题
• 全隔离的电气结构，彻底滤除现场干扰
• 无可动部件，压力损失小
• 具有本安防爆功能（ExiaIICT1-CT6 Ga）和隔离防爆功能（ExdIICT6 Gb）
• 大屏幕液晶双行显示,读数清晰易辨。
• 稳定可靠的表体结构为长久使用提供支撑
| 被测介质 | 液体、单向干性气体、蒸汽 |
| 执行标准 | 涡街流量传感器（JB/T 9249-2015） |
| 检定规程 | 涡街流量计检定规程（JJG 1029-2007） |
| 准确度等级 | 液体：1.0级 气体：1.0级 |
| 仪表外壳 | 304不锈钢或316不锈钢 |
| 探头材质 | 304不锈钢或316不锈钢 |

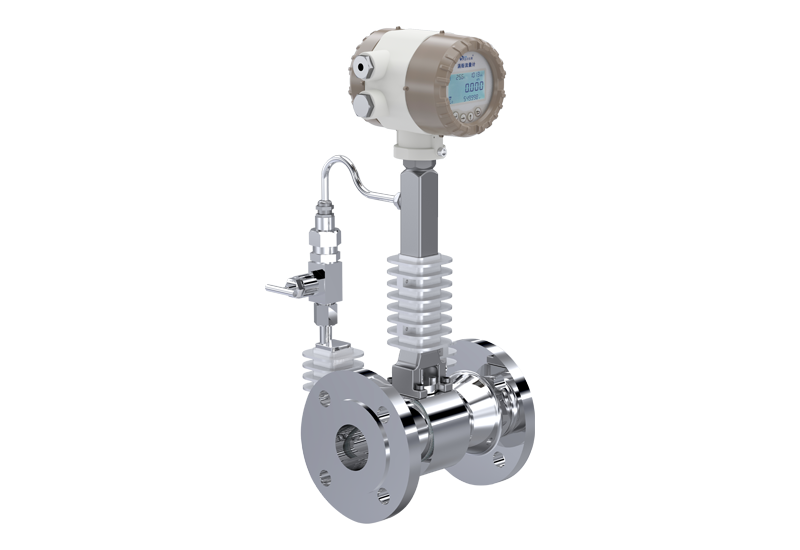

| 过程连接方式 | 法兰对接型： DN15~DN300 |

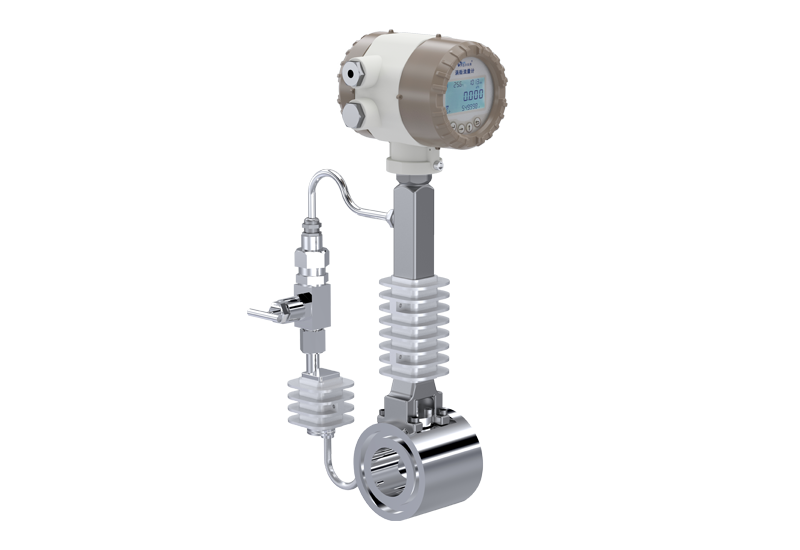

| 法兰夹持型： DN15~DN300 | |
| 适用介质温度 | 常温、中温型： -40℃~+250℃ |
| 高温型：-40℃~+350℃ | |
| 公称压力 | PN16~PN25（Class150~Class300） |
| 安装环境温度 | -10℃~+55℃ |
| 相对湿度 | 5%~90% |
| 大气压力 | 86kPa~106kPa |
| 重复性 | 优于准确度等级最大允许误差绝对值的1/3 |
| 工作电源 | DC 24V（18V～29V)、锂电池3.6V、DC 24V（18V～29V)+锂电池3.6V |
| 信号输出 | 频率输出、当量脉冲、二线制4-20mA、三线制4-20mA、RS485、hart |
| 防爆等级 | ExdIICT6 Gb（证书号：CE22.4008）、ExiaIICT6 Ga（证书号：CCRI 21.2848X）或 不防爆 |
| 防护等级 | IP65 |
| 公称通径 | 不同密度液体的可测下限流量（m3/h） | 上限流量m3/h | |||||||||
| 500kg/m3 | 600kg/m3 | 700kg/m3 | 800kg/m3 | 900kg/m3 | 1000kg/m3 | 1200kg/m3 | 1400kg/m3 | 1600kg/m3 | 1800kg/m3 | ||
| DN15 | 0.57 | 0.52 | 0.48 | 0.45 | 0.42 | 0.4 | 0.37 | 0.34 | 0.32 | 0.30 | 4 |
| DN20 | 0.85 | 0.77 | 0.72 | 0.67 | 0.63 | 0.6 | 0.55 | 0.51 | 0.47 | 0.45 | 6 |
| DN25 | 1.27 | 1.16 | 1.08 | 1.01 | 0.95 | 0.9 | 0.82 | 0.76 | 0.71 | 0.67 | 9 |
| DN32 | 2.12 | 1.94 | 1.79 | 1.68 | 1.58 | 1.5 | 1.37 | 1.27 | 1.19 | 1.12 | 15 |
| DN40 | 3.25 | 2.97 | 2.75 | 2.57 | 2.42 | 2.3 | 2.1 | 1.94 | 1.82 | 1.71 | 23 |
| DN50 | 4.95 | 4.52 | 4.18 | 3.91 | 3.69 | 3.5 | 3.2 | 2.96 | 2.77 | 2.61 | 35 |
| DN65 | 8.49 | 7.75 | 7.17 | 6.71 | 6.32 | 6 | 5.48 | 5.07 | 4.74 | 4.47 | 60 |
| DN80 | 13 | 12 | 11 | 10 | 9.49 | 9 | 8.22 | 7.61 | 7.12 | 6.71 | 90 |
| DN100 | 20 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 140 |
| DN125 | 31 | 28 | 26 | 25 | 23 | 22 | 20 | 19 | 17 | 16 | 220 |
| DN150 | 45 | 41 | 38 | 36 | 34 | 32 | 29 | 27 | 25 | 24 | 320 |
| DN200 | 81 | 74 | 68 | 64 | 60 | 57 | 52 | 48 | 45 | 42 | 570 |
| DN250 | 126 | 115 | 106 | 100 | 94 | 89 | 81 | 75 | 70 | 66 | 890 |
| DN300 | 180 | 164 | 152 | 142 | 134 | 127 | 116 | 107 | 100 | 95 | 1270 |
